Thân có kích thước ~7mm từ đầu đến cuối và độ dài đường rò là 8 mm.

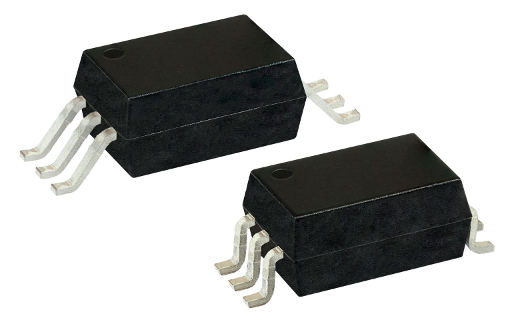

Khoảng trống là 7 mm đối với gói ‘tùy chọn 9’ có chân cong thông thường hoặc 8 mm đối với gói ‘tùy chọn 8’ có chân xòe rộng (xem hình ảnh).
Điện áp làm việc cao nhất là 1,14kV đối với phần có diện tích rộng (DIN EN 60747-5-5) hoặc 891Vpeak đối với các phiên bản ‘tùy chọn 9’ ít được hiển thị hơn.
Khả năng chống ồn là 50kV/µs.
Bên trong, các trình điều khiển cách ly có đèn LED AlGaAs ở đầu vào và diode quang cùng với đầu ra bộ khuếch đại – nguồn điện phía thứ cấp yêu cầu ở mức 15 đến 30V (tối đa 3mA).
Độ trễ lan truyền cạnh tăng và giảm là như nhau, trong khoảng từ 50 đến 200ns. Thời gian tăng và giảm thường là 35ns và xung có độ méo thường là 10ns nhưng lên tới 70ns,
Có hai phiên bản (mỗi phiên bản có sẵn ở cả hai chân)
- VOFD341A điều khiển ở mức 2,5 đến 3A
- VOFD343A điều khiển ở mức 3 đến 4A
Hoạt động của cả hai là từ -40 đến +125°C.
Theo công ty, “Bộ ghép quang được thiết kế cho bộ biến tần năng lượng mặt trời và bộ biến tần vi mô, bộ biến tần điều khiển động cơ công nghiệp ac và dc không chổi than, cũng như các tầng biến tần để chuyển đổi ac-dc trong các nguồn cung cấp điện liên tục”. “Các thiết bị này phù hợp lý tưởng để điều khiển trực tiếp IGBT có xếp hạng lên tới 1.200V 100A.”
