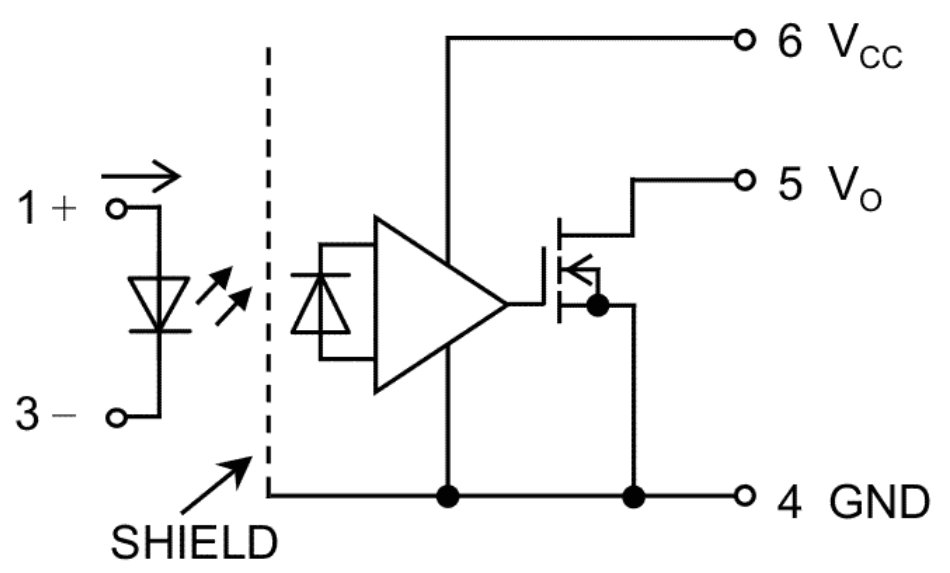

Chúng là loại khuếch đại với khả năng phát hiện ngưỡng và đầu ra thoát nước mở.
Hoạt động trong khoảng -40 đến +125°C và phía thứ cấp sẽ chạy trong khoảng từ 2,7 đến 5,5V, tiêu thụ ~1mA. Hoạt động được chỉ định ở mức 3,3 và 5V.
Độ trễ tham chiếu đầu vào thường là 200μA, nhưng mức tuyệt đối không được kiểm soát chặt chẽ trong khoảng 0,5 đến 5mA. Thiết bị được chỉ định với đầu vào 7,5 hoặc 10mA.
Điện áp kéo xuống đầu ra phụ thuộc vào một số yếu tố, nhưng phải mất 16mA dưới 0,3V trong hầu hết các trường hợp. Điện trở 350Ω đến 3,3V hoặc 5V được sử dụng để đo thời gian trên bảng dữ liệu.

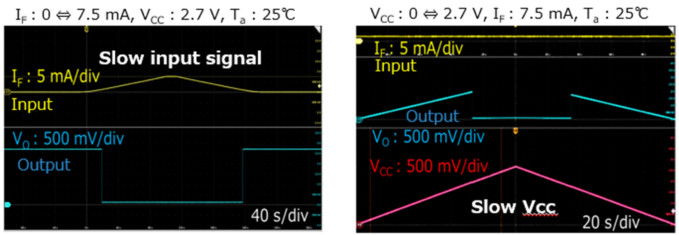

Toshiba cho biết một hình thức khóa dưới điện áp được triển khai để ngăn chặn hiện tượng rung đầu ra nếu nguồn điện tăng hoặc giảm chậm, Toshiba cho biết và cung cấp cho Electronics Weekly sơ đồ bên trái – mặc dù đặc điểm này dường như không được chỉ định trong dữ liệu. tờ tại thời điểm viết.
Tấm chắn Faraday bên trong nâng khả năng miễn nhiễm nhất thời ở chế độ chung lên ±50kV/µs và chúng tuân thủ IEC 61131-2 (Loại 1).
Bốn phần là:
- TLP2362B Cách ly 10Mbit/s, 3,75kVrms, 3,7 x 7mm SO6
- TLP2368B Cách ly 20Mbit/s, 3,75kVrms, 3,7 x 7mm SO6
- TLP2762B Cách ly 10Mbit/s, 5kVrms, 3,84 x 10mm SO6L
- TLP2768B Cách ly 20Mbit/s, 5kVrms, 3,84 x 10 mm SO6L
Các bộ phận 20Mbit/s có độ trễ truyền <60ns, tăng lên <100ns ở loại 10 MHz. Tất cả đều cao 2,3 mm.
Có thêm một chút nữa trên độ trễ cung cấp điện trên trang web này Và Đầu vào IEC 61131-2 (Loại 1) trong tài liệu này
